Как определить автоматический регулятор зазора?

Как с первого взгляда идентифицировать автоматический регулятор зазора

Автоматический регулятор натяжения можно идентифицировать по наличие спускового механизма на корпусе регулятора — либо тяговый буртик, либо кнопка, либо стопорная втулка — расположены возле регулировочного болта червячной передачи. Эта особенность разблокировки является наиболее надежным визуальным индикатором, отличающим автоматический регулятор зазора (АСА) от ручного. В ручном регуляторе шестигранный болт свободно вращается в обоих направлениях без фиксирующего механизма. В автоматическом регуляторе этот же болт защищен системой сцепления или собачки, которая предотвращает случайное отключение во время нормальной работы тормоза.

Помимо механизма выпуска, автоматические регуляторы зазора также склонны иметь более крупный и сложный корпус чем ручные агрегаты, часто с видимой маркировкой литья, логотипами бренда и штампами с номерами деталей на корпусе регулятора. Если вы находитесь под грузовиком или прицепом и не знаете, на какой тип вы смотрите, самая быстрая проверка заключается в следующем: попробуйте повернуть болт червячной передачи, ничего не нажимая и не тянув. Если он сопротивляется или вообще не двигается, вы почти наверняка смотрите на автоматический регулятор с включенным сцеплением.

В разделах ниже это детализировано более подробно — по физическим характеристикам, маркировке конкретной марки, требованиям к возрасту транспортного средства и реальным сценариям идентификации.

Правовая основа: почему автоматические регуляторы зазора теперь являются стандартом

Прежде чем перейти к физической идентификации, полезно понять нормативный контекст. Под 49 С.Ф.Н. 393.53 Федеральное управление безопасности автотранспортных средств (FMCSА) требует, чтобы все коммерческие автомобили с пневматическими тормозами, изготовленные в 20 октября 1994 г. быть оборудованы автоматическими регуляторами зазора. Это относится к тракторам, прицепам, автобусам и любым другим CMV с пневматическими тормозами полной полной массой более 10 000 фунтов.

Что это означает на практике: если вы работаете с любым грузовиком или прицепом, построенным за последние 30 лет, вам следует ожидать, что автоматические регуляторы зазора будут установлены по умолчанию. Ручные регуляторы на автомобилях, выпущенных после 1994 года, представляют собой либо не соответствующую требованиям модификацию, специальное или военное применение, либо оборудование, которое обслуживалось неправильно. Если вы видите что-то вроде ручного регулятора на новом автомобиле, это красный флаг, который стоит изучить, прежде чем выполнять какие-либо работы с тормозами.

Транспортные средства, выпущенные до 1994 года — старые одноосные грузовики с прямой передачей, старинные прицепы, некоторые транзитные автобусы — на законных основаниях все еще могут иметь ручные регулировки. Для них различаются методы идентификации, которые описаны в специальном разделе ниже.

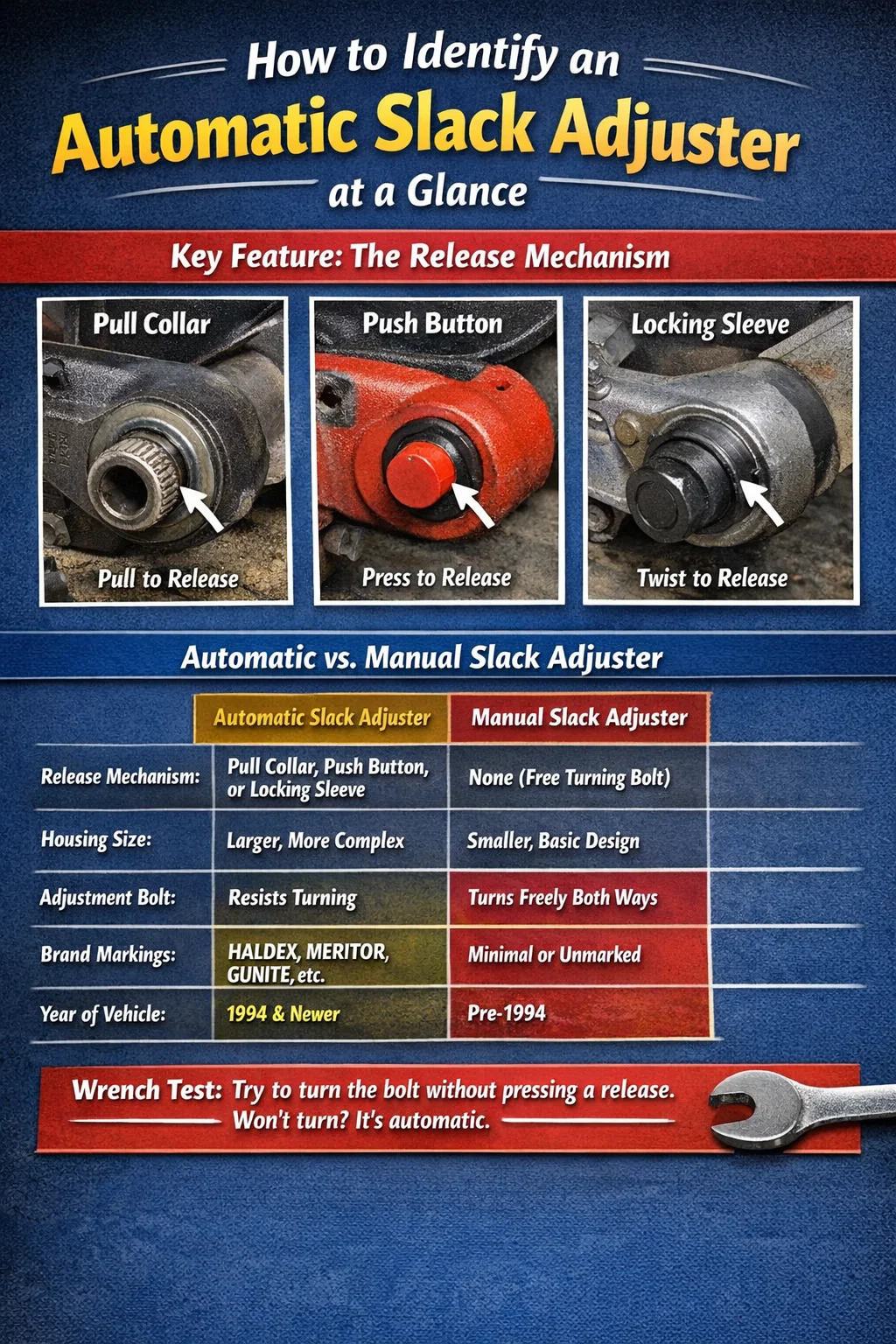

Физические характеристики, определяющие автоматический регулятор зазора

При физическом осмотре тормозного узла обратите внимание на следующие особенности рычага регулятора и корпуса:

Механизм выпуска

Это определяющая особенность. Каждый автоматический регулятор зазора имеет систему освобождения той или иной формы, встроенную в корпус червячной передачи. Три наиболее распространенные конфигурации:

• Вытянуть воротник: Цилиндрическое кольцо вокруг стержня регулировочного болта, которое необходимо вытянуть наружу и удерживать, чтобы выключить внутреннюю муфту. Встречается на Haldex и многих моделях Gunite. На воротнике обычно имеется накатка или рифление для удобства захвата, и при зацеплении он прилегает к корпусу заподлицо.
• Нажмите кнопку: Боковая кнопка на корпусе регулятора, обычно подпружиненная, которая отключает собачку при нажатии. Обычно используется в регуляторах Meritor (Rockwell). Кнопка обычно 8–12 мм в диаметре и находится в углубленном кармане сбоку корпуса червячной передачи.
• Запорная втулка или колпачок: Защитный колпачок или втулка над регулировочным болтом, обеспечивающая функцию разблокировки. Менее распространен, но встречается на некоторых регуляторах европейской спецификации, используемых в смешанных парках автомобилей.

Если вы видите какую-либо из этих особенностей рядом с болтом червячной передачи, вы смотрите на автоматический регулятор зазора. Никаких исключений.

Размер и сложность жилья

Автоматические регуляторы зазора имеют корпус червячной передачи заметно большего размера, чем ручные регуляторы. Корпус должен содержать механизм сцепления, собачку и внутреннюю пружину — поэтому он более громоздкий. Корпус ручного регулятора компактен и прост, по сути представляет собой отливку червячной передачи. Корпус автоматического регулятора обычно На 50–75 % больше в червячной части , часто примерно прямоугольного или овального сечения по сравнению с более обтекаемой формой ручного устройства.

Размер и глубина шестигранного болта

Регулировочный болт автоматического регулятора зазора обычно слегка утоплен в корпус или защищен спусковым кольцом, а не полностью открыт. Общие размеры шестигранников: 3/4 дюйма на агрегатах Haldex , 9/16 дюйма на большинстве моделей Meritor и 5/8 дюйма на агрегатах Gunite . В ручном регуляторе болт полностью открыт и не имеет окружающего оборудования.

Литейная маркировка и штамповки

На большинстве автоматических регуляторов зазора имеется название или логотип производителя, отлитый непосредственно на корпусе регулятора, а также номер детали, длина рычага и часто стрелка направления установки. Общие маркировки включают «HАLDEX», «MERITOR», «GUNITE», «BENDIX» или числовые коды деталей, такие как префиксы «MGM» или «HB». Ручные регуляторы старых серий часто не имеют маркировки или имеют лишь минимальные коды литья.

Руководство по идентификации отдельных марок автоматических регуляторов зазора

Каждый крупный производитель имеет единые визуальные подсказки для всех своих линеек автоматических регуляторов натяжения. Их знание ускоряет идентификацию, особенно в грязных условиях или в условиях низкой освещенности под автомобилем.

Автоматические регуляторы зазора Haldex

Haldex – одна из наиболее широко используемых марок в автопарках Северной Америки. Их автоматические регуляторы можно отличить по:

• Видный воротник-стойка тянущего типа с рифленой поверхностью вокруг шестигранного болта 3/4 дюйма
• Рельефные буквы «HАLDEX» на корпусе регулятора.
• Относительно прямоугольный корпус червячной передачи со скругленными углами.
• Длина рук варьируется от От 5,5 до 6,5 дюймов , штампованный или отлитый рядом с отверстием под шплинт
• Масленка (зерк) на конце корпуса червячной передачи, обычно с резьбой 1/4 дюйма-28.

Регуляторы Haldex распространены на Freightliner, Volvo и многих осях прицепов, в том числе от Hendrickson и Dana.

Автоматические регуляторы зазора Meritor (Rockwell)

Автоматические регуляторы зазора Meritor можно отличить по:

• А боковая кнопка на корпусе червячной передачи — это наиболее отличительный идентификатор Meritor
• В корпусе отлито «MERITOR» или «ROCKWELL» (на более старых моделях часто пишут «ROCKWELL»)
• А Шестигранный регулировочный болт 9/16 дюйма , слегка утоплен в лицевую поверхность корпуса
• Корпус червячной передачи более овальной формы по сравнению с квадратным профилем Haldex.
• Часто встречается на грузовиках Peterbilt, Kenworth, International и Mack.

Автоматические регуляторы зазора Gunite

Регуляторы Gunite (теперь часть семейства Accuride) часто встречаются на старых прицепах и транзитных автобусах. К идентификационным маркерам относятся:

• А механизм освобождения ошейника , по концепции похожий на Haldex, но с немного другим профилем - часто более цилиндрическим.
• На корпусе нанесена надпись «GUNITE», иногда сопровождаемая номером детали, начинающимся с «ASA».
• А Болт с шестигранной головкой 5/8 дюйма во многих приложениях
• А notably stiff worm gear feel due to tighter internal tolerances — often mistaken for a seized adjuster on first encounter

Автоматические регуляторы зазора Bendix

Регуляторы Bendix чаще всего встречаются на школьных автобусах и грузовиках средней грузоподъемности. Их можно идентифицировать по:

• Отливка «BENDIX» или «BW» на корпусе.
• А потянуть воротник с гладкой поверхностью (без накатки) — тактильные ощущения немного отличаются от Haldex
• А more compact housing compared to Meritor or Haldex units of the same arm length
• Обычно в сочетании с базовыми тормозными компонентами Bendix на одной оси.

Аutomatic vs. Manual Slack Adjuster: Side-by-Side Comparison

В таблице ниже приведены основные визуальные и функциональные различия между автоматическими и ручными регуляторами зазора, которые можно использовать в качестве краткого справочника при выполнении проверки на незнакомом оборудовании:

Как подтвердить тип, если визуальный осмотр не дает результатов

В реальных цеховых условиях регуляторы зазора часто покрываются дорожной грязью, смазкой и ржавчиной. Маркировка литья может быть нечитаемой, а механизм освобождения может быть скрыт. В этом случае используйте следующие дополнительные методы подтверждения:

Тест на гаечный ключ

Установите правильный ключ на регулировочный болт и примените умеренное усилие, поворачивая его против часовой стрелки, не нажимая никаких кнопок и не дергая за воротник. В автоматическом регуляторе зазора болт сопротивляться или не двигаться вообще — внутренняя муфта предотвращает обратный ход без включения расцепителя. При ручном регуляторе болт будет поворачиваться с обычным усилием ключа. Это надежный тест, который занимает около 5 секунд и не требует очистки корпуса регулятора.

Проверьте дату выпуска автомобиля

Табличка с идентификационным номером автомобиля (VIN) на дверном косяке или снаружи кабины указывает дату изготовления. Если автомобиль был построен после октября 1994 г. Федеральный закон требует наличия автоматических регуляторов натяжения. Это значительно сужает вашу идентификацию — если это грузовик, выпущенный после 1994 года, и регулятор не имеет очевидного механизма разблокировки, значит, что-то было изменено или неправильно установлено и требует дальнейшего изучения.

Найдите номер детали

Если вы можете прочитать какой-либо номер детали на корпусе регулятора — даже частично — сопоставьте его с каталогом производителя. Haldex, Meritor и Bendix поддерживают онлайн-базы данных запчастей. Префикс номера детали «MGM-» обычно указывает на Meritor, префиксы «90-» или «HA-» указывают на Haldex, а «ASA» в любом положении подтверждает, что это автоматический регулятор зазора, независимо от марки. Многие каталоги O'Reilly, FleetPride и Truck Parts & Equipment также содержат перекрестные ссылки на эти номера с четким обозначением ASA и ручным обозначением.

См. табличку с техническими характеристиками тормозов автомобиля.

Многие грузовики и прицепы имеют бирку с техническими характеристиками тормозов, приклепанную или прикрепленную болтами к раме автомобиля рядом с задней осью или внутри дверного косяка. На этой метке указан размер тормозной камеры, длина рычага регулятора и тип регулятора. Тег с надписью «ASA» или «Auto Slack» является окончательным. Если бирка отсутствует (что часто встречается на старых прицепах), воспользуйтесь описанными выше методами физического осмотра.

Выявление неисправного автоматического регулятора зазора

Идентификация автоматического регулятора натяжения заключается не только в том, чтобы отличить его от ручного регулятора, это также означает распознавание случаев, когда автоматический регулятор не выполняет свою работу. Неисправность автоматического регулятора зазора является одной из наиболее частых причин нарушений в работе тормозов в Северной Америке, на которую приходится значительная доля жалоб, связанных с тормозами, во время проверок CVSA.

Признаки того, что автоматический регулятор не выполняет саморегулировку

• Ход толкателя превышает допустимый предел при рабочем давлении 90 фунтов на квадратный дюйм — для стандартной камеры типа 30 этот предел составляет 2,0 дюйма. Все, что превышает это значение в тормозе, который должен был автоматически регулироваться, является индикатором неисправности.
• Инсульт постепенно растет при последовательных проверках без замены футеровки. Исправный автоматический регулятор поддерживает ход в постоянном диапазоне по мере изнашивания накладки — он не допускает постепенного смещения.
• Наладчик затягивает после торможения, что приводит к торможению или блокировке колеса на низкой скорости. Это указывает на то, что собачка вращается слишком агрессивно, обычно из-за повреждения или износа пружины сцепления.
• Болт червячной передачи вращается свободно, не включая фиксатор — это означает, что внутренняя муфта изношена, и регулятор фактически ведет себя как ручной блок, который не удерживает положение.
• Визуальное свидетельство треснутый или сломанный корпус , изогнутый рычаг или штифт с головкой вилки с боковым люфтом более 1/8 дюйма — любое из них приводит к неработоспособности регулятора независимо от того, цел ли сам механизм сцепления.

Правила FMCSA прямо запрещают компенсировать неисправность автоматического регулятора зазора посредством ручной регулировки. Под 49 С.Ф.Н. 393.53(b) , если автоматический регулятор требует неоднократного ручного вмешательства, чтобы оставаться в пределах хода, регулятор необходимо заменить, а не перенастраивать. Это вопрос соответствия, а не просто предпочтение обслуживания.

Аutomatic Slack Adjuster Arm Length: How to Read and Verify It

Длина рычага является важной характеристикой, которая штампуется или отливается на каждом автоматическом регуляторе зазора. Он измеряется от центр отверстия вала S-образного кулачка до центра отверстия под шплинт . Это измерение определяет механическое преимущество, которое обеспечивает регулятор, и должно соответствовать характеристикам тормозов автомобиля.

Common arm lengths in North American fleets:

• 5,5 дюймов - чаще всего встречается на управляемых мостах и некоторых более легких ведущих мостах.
• 6,0 дюймов — стандартно для большинства тандемных ведущих мостов и осей прицепов.
• 6,5 дюймов - используется на осях некоторых большегрузных и специальных прицепов с тормозными камерами большего размера.

Длина рычага обычно указывается рядом с отверстием для штифта на конце рычага в виде числа, например «5,5», «6» или «6-1/2». На некоторых моделях Meritor он выглядит как рельефная отливка, а не как штампованный номер. При замене автоматического регулятора натяжения новый рычаг должен точно соответствовать исходной длине рычага — использование рычага длиной 5,5 дюйма вместо указанного 6-дюймового рычага снижает тормозной момент примерно 8,3% , что представляет собой измеримое и потенциально опасное снижение тормозной силы.

Ориентация установки: правосторонние и левосторонние автоматические регуляторы зазора

Автоматические регуляторы зазора являются ручными — это означает, что они предназначены либо для левой (водительской) стороны, либо для правой (пассажирской) стороны оси. Установка неправильного регулятора приводит к тому, что внутренняя муфта работает против направления нажатия тормоза, а не против него, что приводит к регулятор ослабляется, а не затягивается при торможении - опасный вид отказа, который может быть не сразу очевиден во время статического контроля.

Как определить правильную руку:

• Ищите стрелка или маркировка «R» / «L» отлитый или отштампованный на корпусе регулятора. Многие регуляторы Haldex и Meritor отмечают направление вращения распределительного вала или имеют четкое обозначение «лево/право».
• Некоторые корректоры универсальный (безручный) — они работают с обеих сторон. Они идентифицируются по отсутствию маркировки L/R и по описаниям номеров деталей, которые включают «универсальные» или «неручные».
• В случае сомнений проверьте спецификацию тормозов OEM для оси. В спецификации будет указано, требуется ли ручной или универсальный регулятор, и, если он используется, к какой стороне относится каждый номер детали.

Автоматический регулятор зазора, установленный на транспортном средстве неправильной рукой, может пройти статическую проверку, поскольку червячная передача и корпус выглядят правильно — неисправность становится очевидной только во время динамических испытаний или когда ход измеряется после неоднократного нажатия на тормоз и обнаруживается, что он увеличивается, а не остается постоянным.

Аutomatic Slack Adjuster Identification During a Pre-Trip or DOT Inspection

Во время предрейсового осмотра или официальной проверки тормозов DOT водители и инспекторы не должны выполнять полный механический разбор для определения типа регулятора. Тем не менее, несколько проверок можно выполнить снаружи колесной арки, чтобы подтвердить наличие и работу автоматического регулятора люфта:

1. Визуальная проверка присутствия: Посмотрите через отверстие в колесе (или воспользуйтесь фонариком), чтобы найти рычаг регулятора между толкателем воздушной камеры и валом S-образного кулачка. Убедитесь, что вы видите корпус червячной передачи с видимой разблокирующей втулкой или кнопкой — это подтверждает, что установлен автоматический блок.
2. Stroke measurement: С помощью помощника, применяющего рабочее тормозное давление 90 фунтов на квадратный дюйм, измерьте ход толкателя с помощью линейки или измерителя хода тормоза. Сравните с пределом для вашего типа камеры. Ход в пределах спецификации без недавней ручной регулировки подтверждает, что ASA работает.
3. Бесплатная проверка хода: При отпущенных тормозах толкатель должен От 5/8 до 3/4 дюйма свободного хода прежде чем почувствуется сопротивление. Именно этот зазор поддерживает автоматический регулятор. Слишком большой свободный ход (более 1 дюйма) предполагает недостаточную регулировку; отсутствие свободного хода указывает на чрезмерную затяжку или заедание регулятора.
4. Консистенция удара после нанесения: Аpply and release the brakes 10 times, then remeasure stroke. If stroke changed significantly — especially if it grew — the automatic adjuster is not functioning correctly.

Проверки уровня 1 CVSA включают проверку регулировки тормозов в каждом положении тормоза. Инспекторы измеряют приложенный ход и сравнивают его с пределами камерного типа. Автомобиль с 20% или более тормозов не отрегулированы сталкивается с приказом о прекращении обслуживания. На стандартном 18-колесном тягаче с 10 положениями рабочего тормоза это означает всего 2 нерегулируемых тормоза может вывести из строя всю установку.

Frequently Asked Questions About Identifying Automatic Slack Adjusters

Может ли автоматический регулятор зазора выглядеть идентично ручному, если отсутствует предохранительное кольцо?

Это маловероятно, но возможно. Если натяжная муфта сломана или снята, расположенный под ней шестигранный болт и корпус червячной передачи все еще видны, но болт все равно будет сопротивляться вращению без механизма выключения, поскольку внутренняя муфта не повреждена. Проверка гаечным ключом (попытка повернуть болт против часовой стрелки без какого-либо действия по отпусканию) все равно покажет, что это автоматический блок, даже если сама муфта повреждена.

Аre there automatic slack adjusters for air disc brake systems?

В системах пневматических дисковых тормозов вообще не используется традиционный рычаг регулировки слабины. Они имеют встроенный регулировочный механизм, встроенный в корпус суппорта. Эти системы автоматически компенсируют износ колодок внутри, но этот компонент не называется регулятором зазора — его называют регулятором износа колодок или внутренним регулятором. При идентификации тормозных компонентов на оси дискового тормоза отсутствие внешнего регулировочного рычага само по себе является признаком того, что вы имеете дело с дисковой системой.

Что, если я найду ручной регулятор зазора на грузовике, выпущенном после 1994 года?

Это вопрос соответствия. Согласно правилам FMCSA, эксплуатация CMV с пневматическим тормозом, выпущенным после 1994 года, в межштатной торговле с установленным ручным регулятором зазора является незаконной. Автомобиль следует вывести из эксплуатации до тех пор, пока не будет установлен правильный автоматический регулятор. Некоторые модели, выпущенные до 1994 года, получают новые кузова или кабины, что создает путаницу — всегда проверяйте дату изготовления на табличке VIN, а не предполагайте, исходя из внешнего вида автомобиля.

Есть ли разница между «саморегулирующимся» и «автоматическим» регулятором натяжения?

Нет, эти термины в отрасли используются как взаимозаменяемые. «Автоматический регулятор зазора», «саморегулирующийся регулятор зазора» и «ASA» относятся к одной и той же категории устройств: устройство, которое автоматически поддерживает правильную регулировку тормоза с помощью храпового механизма или механизма сцепления, активируемого во время циклов включения и отпускания тормоза.
