Вы смазываете регуляторы зазора? Что вам нужно знать

Прямой ответ: стоит ли смазывать регуляторы зазора?

Да, но только определенные части регулировочного рычага требуют смазки, и нанесение смазки не на те участки может фактически вызвать серьезные проблемы. Автоматические регуляторы зазора (АSA) требуется смазка штифта с головкой, втулки анкерного кронштейна и шлицев тормозного распределительного вала, но сам внутренний механизм регулировки ни в коем случае не должен быть залит смазкой. Ручные регуляторы зазора следуют аналогичному правилу: смажьте точки поворота и распределительный вал, но не заполняйте корпус внутренней червячной передачи густой смазкой, если это явно не указано в руководстве по обслуживанию производителя.

Это различие важно, потому что у регулятора слабины, смазанного чрезмерно в неправильном месте, может возникнуть ложное ощущение правильной регулировки. Миграция смазки во внутренний зубчатый механизм регулятора может гидравлически заблокировать его, предотвращая саморегулировку и приводя к разрегулированию тормозов — одной из основных причин нарушений в работе коммерческих транспортных средств, связанных с тормозами, в Северной Америке.

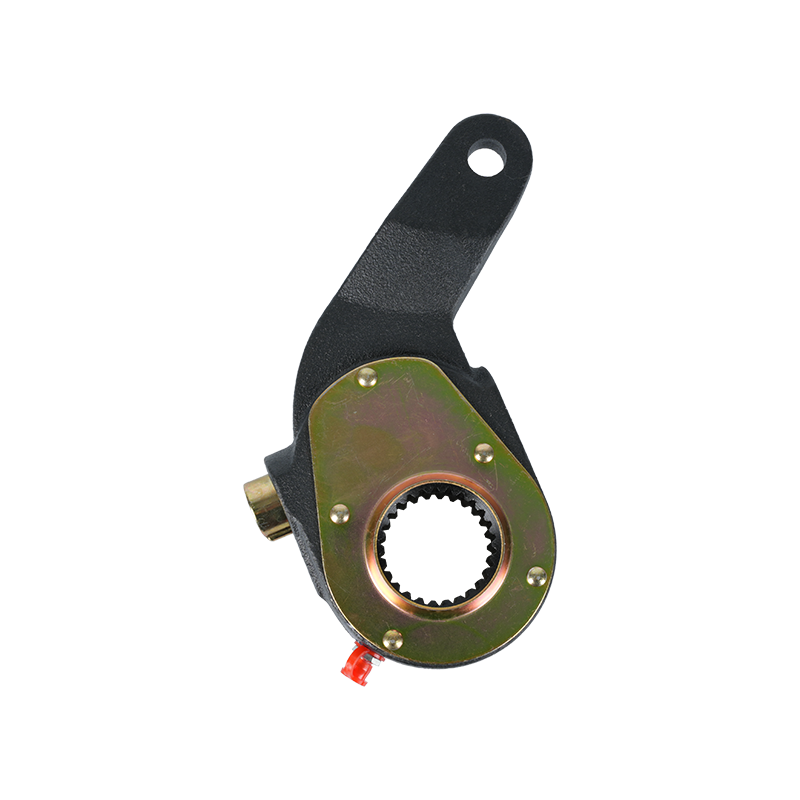

Что на самом деле делает регулятор слабины

Прежде чем углубляться в особенности смазки, полезно понять механическую роль регулятора натяжения в пневматической тормозной системе. Регулятор зазора представляет собой рычаг, который соединяет толкатель тормозной камеры с S-образным (или клиновым) тормозным узлом. По мере того как тормозные накладки со временем изнашиваются, расстояние между накладками и барабаном увеличивается, а это означает, что толкатель должен перемещаться дальше, чтобы задействовать тормоза. Если расстояние перемещения становится слишком большим, тормозная сила резко снижается.

A ручной регулятор зазора требуется, чтобы техник периодически поворачивал регулировочный болт, чтобы компенсировать это провисание. Ан автоматический регулятор зазора (ASA) определяет чрезмерный ход толкателя и самокорректируется с помощью внутренней односторонней муфты и червячного механизма. Федеральное управление безопасности автотранспортных средств (FMCSA) обязало использовать автоматические регуляторы зазора на новых транспортных средствах с пневматическими тормозами, выпускаемых в США, начиная с 1994 года. Сегодня практически все коммерческие грузовики и прицепы на дорогах Северной Америки оснащены ASA.

Важный вывод: оба типа содержат движущиеся металлические части, работающие под значительными нагрузками и вибрациями. Без надлежащей смазки в правильных точках износ ускоряется, регулировка становится ненадежной, а эффективность тормозов ухудшается способами, которые не всегда очевидны для водителя.

Какие части регулятора слабины нуждаются в смазке

Различные компоненты узла регулятора зазора имеют разные требования к смазке. Одинаковый подход к каждому фитингу или порту — распространенная ошибка, допускаемая при обслуживании автопарка. Вот разбивка ключевых точек смазки:

Штифт с головкой и кронштейн с головкой

Штифт с головкой вилки соединяет толкатель тормозной камеры с рычагом регулировки зазора. Эта точка соединения подвергается воздействию дорожного мусора, влаги и постоянного движения. Наносите тонкий слой литиевой или универсальной смазки на штифт с головкой с головкой через каждый запланированный интервал технического обслуживания. , обычно каждые 25 000 миль для большинства операций класса 8. Заклинивший штифт с головкой может ограничить действие тормоза и вызвать опасную задержку реакции торможения.

Втулка анкерного кронштейна

Анкерный штифт и его втулка — это место, где корпус регулятора натяжения поворачивается во время торможения. Эта втулка испытывает значительное трение под нагрузкой. Большинство производителей натяжных устройств включают в это место пресс-маслёнку (фитинг Zerk). Используйте 2–3 закачки смазки, пока не увидите легкую продувку по краям — это указывает на то, что старая смазка вытеснена, а новая смазка полностью окружила втулку.

Тормозной распределительный вал и втулки распределительного вала

Хотя технически S-образный кулачок и его опорные втулки являются частью основного тормозного узла, а не самого регулятора зазора, их необходимо смазывать одновременно. Регулятор зазора сопрягается непосредственно со шлицами распределительного вала, а сухое или корродированное шлицевое соединение распределительного вала будет препятствовать правильной передаче крутящего момента и может привести к неравномерному износу регулятора. Инспекторы CVSA (Альянс по безопасности коммерческих транспортных средств) регулярно называют изношенные или сухие втулки распределительного вала причиной разрегулировки тормозов.

Внутренний порт шестерни: действуйте осторожно

Некоторые автоматические регуляторы зазора, например, производства Haldex и Meritor (теперь часть Meritor WABCO), имеют пресс-масленку на корпусе регулятора, которая ведет к внутреннему механизму. Этот фитинг должен получать максимум одну или две помпы смазки. Чрезмерная смазка этого порта является одной из наиболее часто упоминаемых причин неисправности автоматического регулятора натяжения. Избыток смазки может помешать работе внутренней односторонней муфты, в результате чего регулятор перестанет компенсировать износ тормозных накладок.

Тип смазки имеет значение: что использовать для регуляторов зазора

Не все смазки совместимы с компонентами регулятора натяжения. Использование неподходящего продукта может привести к ухудшению качества уплотнения, ускоренному износу или загрязнению внутреннего механизма. Вот сравнение типов смазок, обычно используемых при обслуживании тормозов коммерческого транспорта:

Всегда проверяйте производитель регулировочного рычага в руководстве по техническому обслуживанию, где указаны точные характеристики смазки. Например, компания Haldex рекомендует использовать смазку NLGI 1 или 2 на основе лития или кальция для своих автоматических регуляторов зазора. Компания Meritor также рекомендует использовать многоцелевую смазку для шасси (MPG) для внешних фитингов. Отклонение от спецификации — даже использование смазки «премиум-класса» — может привести к аннулированию гарантии и ускорению износа компонентов.

Как часто следует смазывать регуляторы зазора

Интервалы смазки варьируются в зависимости от условий эксплуатации, применения автомобиля и указаний производителя. Однако общая отраслевая практика следует этим критериям:

• Каждые 25 000 миль или 3 месяца (в зависимости от того, что наступит раньше) для внедорожных грузовых автомобилей 8-го класса, работающих в умеренном климате
• Каждые 10 000–15 000 миль. для транспортных средств, работающих в тяжелых условиях эксплуатации — строительство, лесозаготовка, вывоз мусора или работы, связанные с частыми влажными или грязными условиями.
• При каждой проверке тормозов независимо от пробега — правила FMCSA требуют проверки тормозов не реже одного раза в 90 дней для коммерческих автомобилей.
• Каждый раз, когда регулятор зазора снимается для обслуживания, переустанавливается или заменяется, необходимо нанести свежую смазку, прежде чем устройство снова войдет в эксплуатацию.

Стоит отметить, что тяжелые условия эксплуатации резко сокращают интервалы смазки. Транспортные средства, которые регулярно проезжают через водные переправы, засоленные зимние дороги или рабочие площадки с высоким содержанием пыли, должны находиться в более коротком конце диапазона. Накопление коррозии на точках поворота и пресс-масленках является основной причиной преждевременной замены регулятора натяжения — компонента, который может стоить от 80 до 250 долларов за единицу в зависимости от марки и модели.

Шаг за шагом: как правильно смазать регулятор зазора

Процесс прост, но внимание к деталям отделяет правильную смазку от той, которая создает проблемы в будущем. Вот практическая процедура, применимая к большинству автоматических регуляторов зазора:

1. Заблокируйте колеса и отпустите пружинные тормоза. Вам необходимо полностью отпустить тормоза, чтобы правильно оценить и получить доступ ко всем точкам смазки. Никогда не работайте под автомобилем, если тормоза являются единственным средством фиксации.
2. Визуально осмотрите регулятор натяжения и окружающие его компоненты. Ищите признаки треснувших чехлов, отсутствующих колпачков масленок, полос ржавчины на шарнирах или очевидных физических повреждений. Если корпус регулятора треснут или рычаг погнут, смазка не поможет — узел требует замены.
3. Перед нанесением смазки очистите каждую тавотницу (Zerk). Используйте проволочную щетку или тряпку, чтобы удалить грязь, ржавчину и остатки старой смазки вокруг головки фитинга. Закачивание смазки через грязный фитинг приводит к попаданию загрязнений непосредственно в подшипник или втулку.
4. Надежно закрепите шприц для смазки на фитинге. Ослабленное соединение приводит к потере смазки и может повредить фитинговую иглу. Если фитинг не принимает смазку, он может быть заблокирован или заклинен — замените фитинг, прежде чем продолжить.
5. Медленно наносите смазку и подсчитайте количество насосов. Для внешних точек поворота (шпилька с головкой, анкерная втулка) прокачивайте насос до тех пор, пока не увидите легкую продувку на краях уплотнения. Для внутреннего регулятора (если он имеется) ограничьтесь максимум 1–2 насосами.
6. Вытрите излишки смазки. Смазка, оставшаяся на внешней стороне корпуса регулятора, притягивает пыль и дорожный мусор, которые со временем образуют абразивную пасту. Очистите всю очищенную смазку, попавшую на тормозной барабан или в зону контакта с накладками. Загрязнение смазки на тормозных накладках представляет собой немедленную проблему безопасности и требует замены накладок.
7. Установите на место колпачки пресс-масленок. Эти небольшие пластиковые или резиновые колпачки защищают монтажную иглу от попадания грязи между интервалами технического обслуживания. Они недороги и их часто упускают из виду, но они существенно увеличивают продолжительность жизни.
8. Проверьте ход толкателя после завершения смазки. С помощью линейки или индикатора хода тормоза убедитесь, что ход толкателя находится в пределах допустимого предела для размера тормозной камеры. Пределы отклонения от регулировки FMCSA составляют, среди прочего, 1¾ дюйма для камер типа 20, 1¾ дюйма для типа 24 и 2 дюйма для камер типа 30. Инсульт, выходящий за эти пределы, является критическим нарушением, связанным с выходом из строя.

Признаки того, что регулятор слабины не смазан должным образом

Пренебрежение смазкой не всегда приводит к немедленной неисправности. Часто деградация происходит постепенно и проявляется в виде сочетания едва заметных и не столь тонких симптомов. Следите за этими показателями:

• Чрезмерный ход толкателя — одно из наиболее прямых последствий заклинивания или неработоспособности рычага натяжения. Если регулятор не компенсирует износ накладок, ход будет постепенно увеличиваться.
• Неравномерное торможение - если на одной стороне оси заклинил штифт с головкой или жесткая анкерная втулка, этот тормоз сработает и отпустится иначе, чем противоположный тормоз, что приведет к тяге автомобиля во время остановки.
• Ржавые полосы или оранжевое изменение цвета вокруг мест масленок и точек поворота — видимый признак того, что влага попала и активно разъедает контактные поверхности.
• Тугие или заклинившие пресс-масленки который не принимает смазку при нормальном давлении пистолета — указывает на то, что фитинг или проход за ним заблокирован затвердевшей старой смазкой или коррозионными отложениями.
• Скрежет или визг при торможении которые исходят из области фундамента тормоза, а не из контакта колодки с ротором, могут указывать на заедание сухих втулок распределительного вала относительно вала.
• Тепло от конца колеса после нормальной езды — тянущий тормоз, вызванный заеданием регулятора натяжения или заеданием соединения толкателя, может привести к значительному нагреву барабана и ступицы.

При появлении любого из этих признаков не следует просто наносить повторную смазку и продолжать работу. Требуется тщательная проверка всей тормозной системы фундамента. Во многих случаях пренебрежение регулятором зазора также приводило к износу втулок распределительного вала, превышающему эксплуатационные пределы, что требовало дополнительных деталей и труда.

Автоматические и ручные регуляторы зазора: различаются ли правила смазки

Внешние точки смазки — штифт с головкой, опорная втулка, распределительный вал — по существу одинаковы как для автоматических, так и для ручных регуляторов зазора. Внутренние различия заключаются в том, что эти два типа расходятся в философии обслуживания.

Ручные регуляторы зазора

Ручные регуляторы зазора имеют более простую внутреннюю конструкцию — по сути, это червячная передача, соединенная с регулировочным болтом. Некоторые конструкции имеют внутреннее отверстие для смазки; другие на заводе считаются «смазанными на всю жизнь». Тем, у кого есть отверстие для смазки, периодическое нанесение смазки помогает сохранить червячную передачу и предотвращает коррозию механизма регулировки. Ручной регулятор зазора, который невозможно отрегулировать из-за заклинивания внутренней червячной передачи, является одной из наиболее частых причин преждевременной утилизации ручных агрегатов. Регулярная, но умеренная внутренняя смазка предотвращает это.

Автоматические регуляторы зазора

Внутренний механизм ASA более чувствителен. Односторонняя муфта, обеспечивающая саморегулировку, зависит от точного уровня трения и механического взаимодействия. Недостаток смазки приводит к износу деталей сцепления. Слишком много смазки, особенно густой смазки, попадающей под давлением, приводит к гидравлическому отключению сцепления, а это означает, что регулятор перестанет выполнять саморегулировку без каких-либо внешних признаков неисправности. Тормоза по-прежнему будут работать, но по мере износа накладок они будут постепенно выходить из строя.

Вот почему многие опытные специалисты по тормозам придерживаются консервативного подхода: смазывают внешние фитинги при каждом ремонте и оставляют внутренний порт ASA в покое, если только этого не требует интервал производителя или если регулятор не ремонтируется.

Нормативный и инспекционный контекст: почему правильная смазка имеет юридическое значение

Регулировка тормозов — одна из наиболее строго соблюдаемых областей регулирования безопасности коммерческих автомобилей в США и Канаде. Во время проверки уровня I CVSA — наиболее полной проверки на дороге — инспекторы проверяют ход толкателя в каждой тормозной камере. Неотрегулированные тормоза являются автоматическим выходом из строя в соответствии с FMCSA 49 CFR, часть 393.47.

Во время международной дорожной проверки CVSA 2023 года нарушения регулировки тормозов составили 40,3% всех нарушений режима работы тормозов, выведенных из строя. — самая крупная категория. Значительная часть этих случаев может быть связана с неисправностью или пренебрежением автоматическими регуляторами зазора. Перевозчики, чьи транспортные средства выводятся из эксплуатации, сталкиваются не только с издержками, связанными с простоями и задержками, но и с потенциальным увеличением баллов CSA (соответствие, безопасность, подотчетность) BASIC, что может повлиять на тарифы страхования и отношения с грузоотправителями.

С точки зрения ответственности, авария, связанная с тормозами, в которой участвует транспортное средство с документально подтвержденным небрежным обслуживанием, создает огромные риски. Правильная смазка рычага натяжения, зафиксированная в журналах технического обслуживания, является очевидным проявлением должной осмотрительности. Его отсутствие — особенно если интервал после полудня был пропущен — может быть использовано для установления халатности в судебном разбирательстве после аварии.

Распространенные ошибки при смазке регуляторов зазора

Даже у опытных технических специалистов есть привычки, которые снижают эффективность смазки регулятора слабины. Вот наиболее частые ошибки, наблюдаемые при обслуживании автопарка:

• Закачивание слишком большого количества смазки во внутренний порт ASA. Как уже говорилось, это, вероятно, самая разрушительная ошибка. Внутренний фитинг многих ASA рассчитан на прием лишь очень небольшого количества смазки — часто на один насос или меньше.
• Не очищать фитинги перед смазкой. Загрязненная смазка, попадающая на поверхность подшипника, вызывает абразивный износ, который превосходит пользу от самой смазки.
• Пропускаем штифт с головкой, потому что внешне он выглядит нормально. Снаружи штифты с головкой могут выглядеть нержавеющими, тогда как поверхность контакта штифта с проушиной подвергается коррозии внутри. Если штифт трудно перемещать вручную, значит, он уже достаточно жесткий, чтобы повлиять на реакцию тормоза.
• Смешивание типов смазки. Добавление смазки на основе сульфоната кальция поверх существующей литиевой основы смазки или наоборот может вызвать разрушение мыла в смешанной зоне с образованием жидкого остатка с низкой вязкостью, который обеспечивает минимальную смазку и может попасть на тормозные накладки.
• Предполагая, что новый регулятор натяжения не нуждается в смазке. Новые агрегаты поступают с завода с нанесенной смазкой, но длительное хранение или неправильное обращение могут привести к высыханию шарниров к моменту установки агрегата. Прежде чем снова ввести автомобиль в эксплуатацию, всегда проверяйте наличие смазки во внешних точках поворота.
• Не фиксируется обслуживание в журнале обслуживания. Без документации невозможно отслеживать интервалы, выявлять закономерности проблем или защищаться от нормативных или юридических проверок.

Когда смазки недостаточно: замена регулятора зазора

Никакое количество смазки не сможет исправить механически вышедший из строя регулятор зазора. Знание того, когда следует заменить, а не поддерживать, является важным суждением. Замените устройство при обнаружении любого из следующих признаков:

• На корпусе регулятора имеются трещины, видимый изгиб или деформация рычага.
• Анкерная втулка имеет чрезмерный люфт — боковое перемещение рычага регулятора более 0,030 дюйма обычно является основанием для замены.
• Автоматический регулятор зазора, который постоянно выходит из строя после того, как его отпустили вручную, — это самый явный признак внутреннего отказа механизма.
• Механизм собачки или сцепления издает слышимый щелчок или ощущается ослабление при качании рычага регулятора вручную.
• Пресс-масленки, которые зачищены, сломаны или полностью отсутствуют и не могут быть заменены без разборки регулятора.

Стандартный срок службы качественного автоматического регулятора натяжения при правильном обслуживании обычно составляет от 500 000 до 750 000 миль. Агрегаты, которыми пренебрегают (нечасто смазываются, эксплуатируются в суровых условиях без дополнительного сервисного обслуживания), часто требуют замены при пробеге менее половины этого пробега. Разница в стоимости между программой профилактического технического обслуживания и циклами реактивной замены, умноженная на парк из даже 20 грузовиков, может составлять десятки тысяч долларов в год только на запчасти и рабочую силу, не считая простоев.
